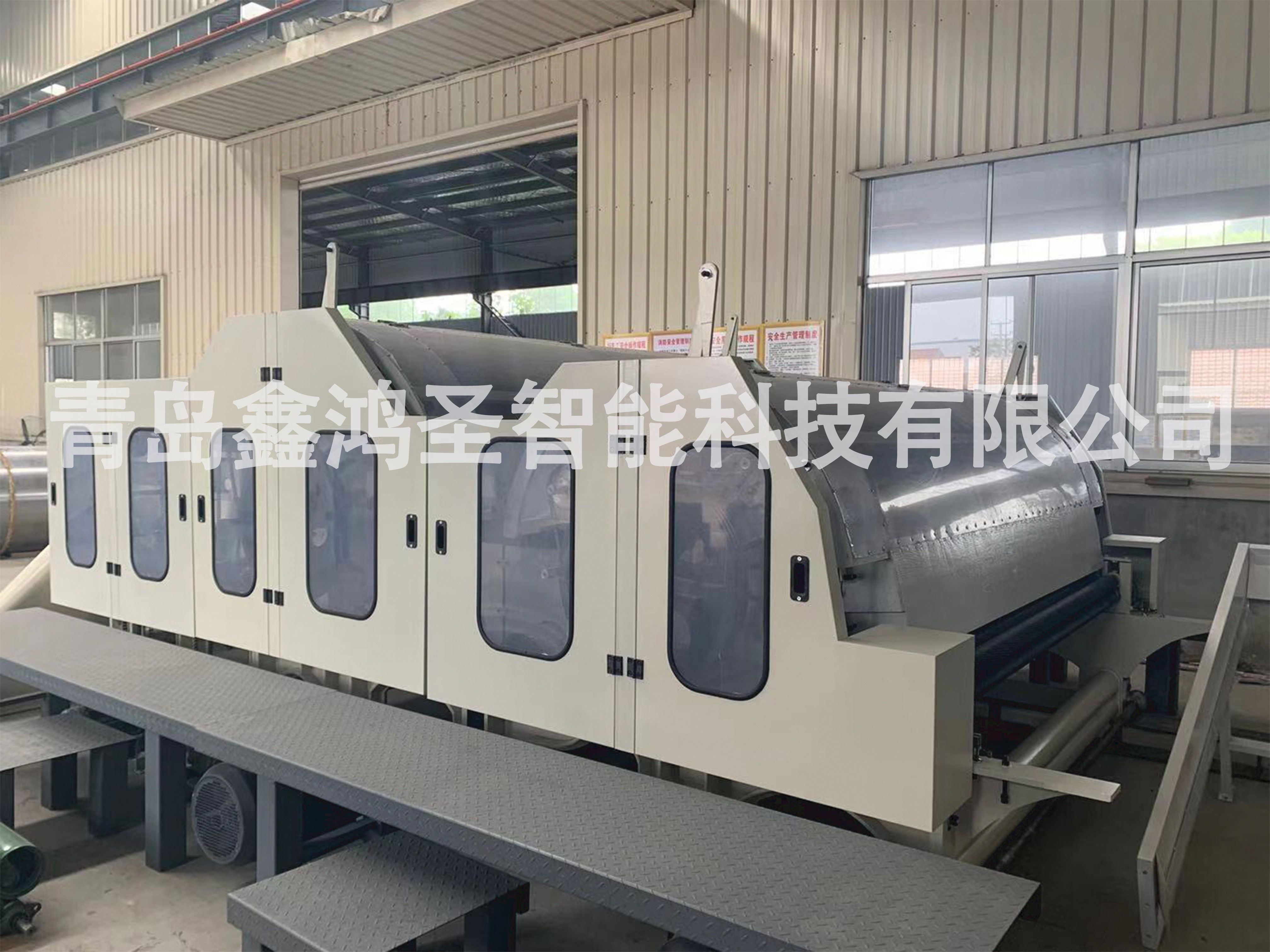

（上圖為結構示意圖，不完全與實際設備相同）

?  工作原理：

通過包覆在各個滾筒表面的針布以及各個梳理單元和梳理輥的速度匹配，來完成對纖維原料的細致徹底松懈，使之成為單纖維狀態，同時進一步清除混料中的各種雜質和癖點，制成定量均勻的薄網。

?  用途特點：

分梳、除雜、混合、成網。

?  技術參數：

工作寬度：2300mm

生產能力：≤300kg/h （以6D ×51mm纖維為標準）

總功率：54KW

出網速度：30——40米/分

主錫林直徑：φ1230㎜

胸錫林直徑：φ850㎜

轉移輥直徑：φ635㎜

道夫直徑：φ535㎜

雜亂輥直徑：φ325㎜

喂入電機功率：3KW

錫林電機功率：22KW

胸錫林電機功率：15KW

道夫電機功率：5.5KW

雜亂電機功率：5.5KW

吸邊風機功率：3KW

?  結構特點：

• 兩側機架由鑄件結構，中間由型鋼支撐，結構穩固。

• 緊密木簾喂入，喂入羅拉帶防金屬斷電保護、聲光報警（同時作整機工作報警用），自停倒轉裝置，以保證梳理機的安全運行。

• 主錫林、胸錫林、道夫兩側均帶吸邊裝置，胸錫林與主錫林刺輥上方帶橫向吸塵，吸取的纖維能回到指定回收點（或袋）。

• 梳理機金屬蓋板，氣缸頂開。

• 兩側均有工作平臺，更便于使用和維護。

• 給棉羅拉、開松輥用自瑣針布。
